¶ Серверная обработка
Инструмент помогает BIM-специалистам автоматизировать процесс выгрузки и проверки Revit-моделей, расположенных как на локальном компьютере, так и на Ревит-сервере. Плагин можно настроить под задачи, которые будут действовать по установленным сценариям. В указанную дату и время, плагин автоматически выполнит сценарии задач для каждого выбранного файла Revit. От простого открытия и проверки данных файла, до автоматической нарезки квартир по параметрам и экспорта в NWC и IFC.
Для вызова утилиты, нажмите во вкладке SIGNAL PRO в категории Утилиты “Серверная обработка”

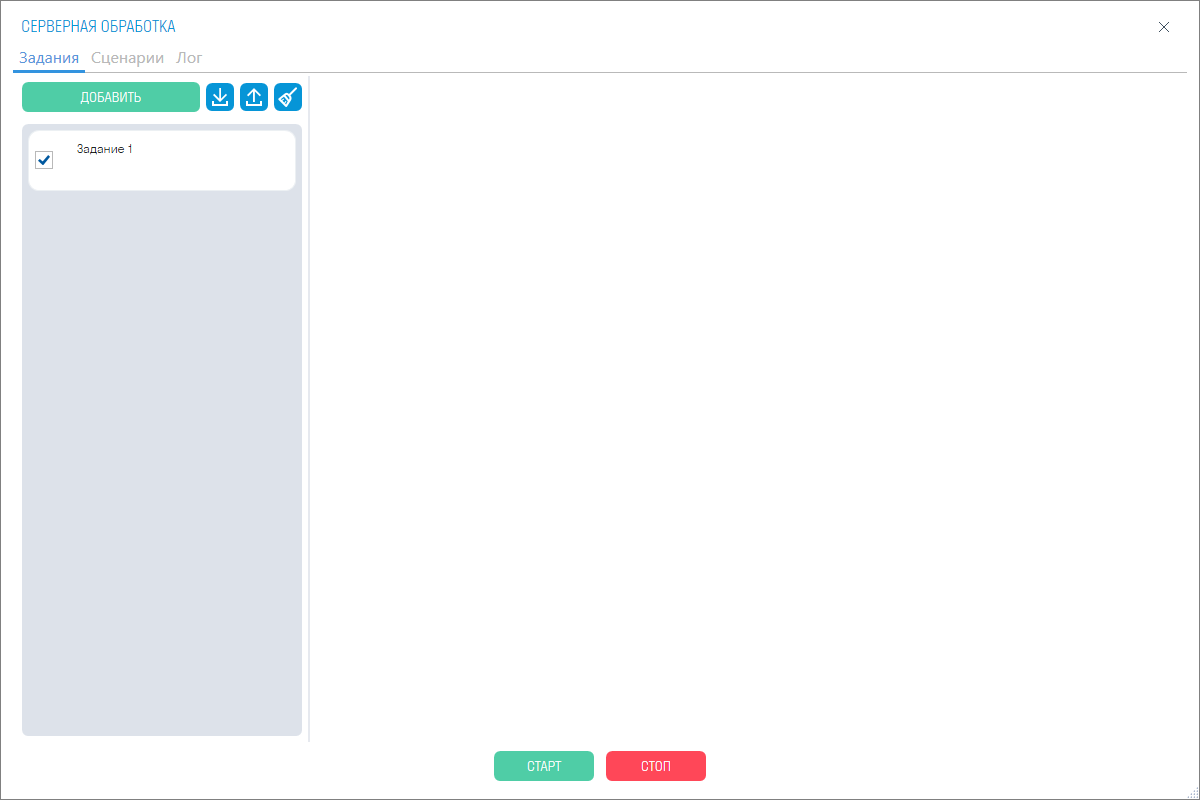

После чего откроется окно утилиты:
¶ Вкладка “Задания”
представляет из себя окно, в котором можно добавить задания на обработку. Эти задания также можно экспортировать в xml файлы и импортировать готовые.
В окне “Файлы” нажмите
, чтобы выбрать файлы формата RVT с локального компьютера, или
, чтобы выбрать файлы с Ревит-сервера. К выбранным файлам будут применяться ранее указанные задачи.
Порядок воспроизведения задач можно изменить, перетащив их.
Вы можете выбрать запуск по дате или по дням.
Для разовой обработки модели воспользуйтесь запуском по дате. Плагин запуститься один раз в указанные дату и время.
Для регулярной обработки файлов выберите запуск по дням. Плагин будет запускаться в указанные дни в одно и тоже время.
Можно сохранить отчет локально по указанному пути или загрузить отчет в проект DOCS, указав проект и папку.
Обработка файлов в Заданиях действует по сценариям, они ставятся на файлы через выпадающий список.
¶ Вкладка “Сценарии”
представляет схожее окно что и “Задания”. В ней можно создавать, экспортировать и импортировать сценарии действий по которому будут следовать созданные ранее задания.
Сценарий должен иметь задачи, автоматически в каждом сценарии есть три основные задачи: “Проверить”, “Собрать информацию”, “Открытие и сохранение”. Также можно добавить 8 готовых задач при нажатии кнопки “Добавить”.
¶ Открытие и сохранение
1. Открытие файла. Открывает обрабатываемый проект либо с отсоединением от облачного хранилища, то есть локально. Либо без отсоединения от сервера.
Можно также поставить сохранение рабочих наборов при открытии или нет. Также задать список рабочих наборов, которые будут закрыты при чтении обрабатываемого файла.
2. Закрытие файла. Функция позволяет выбрать действие при закрытии обрабатываемого файла: его можно закрыть с сохранением в пути где файл изначально открывался; не сохранять файл; или же “закрыть с сохранением как”.
“Закрыть с сохранением как” расширяет возможности сохранения:
3. Сохранить в папку. Сохраняет файл в указанный путь при закрытии проекта.
4. Сохранить в DOCS. Сохраняет файл в указанный проект и папку в DOCS. Также можно настроить обработку моделей в Autodesk Forge и Tangl Viewer для дальнейшей работы в DOCS
5. Добавить дату. Добавляет актуальную дату в название файла при сохранении в путь.
6. Добавить в папку с датой. Добавляет папку с датой в названии, папка содержит сохраненный файл.
7. Загрузить в Tangl. Позволяет загрузить сохраненный файл в модули Tangl Value и Tangl Control. Подробнее о загрузке и интеграции данного решения здесь
Добавление проверок включает в себя 8 категорий задач:
¶ 1. Количество элементов
данная задача подсчитывает количество элементом модели в отчет. В задаче можно указать учитывать помещения и учитывать пространства модели.
¶ 2. Листы в файле
данная задача собирает информацию и подсчет листов в файле. Можно включить листы только с размещенными видами, а также параметризировать выбранные листы.
¶ 3. Предупреждения Revit
данная задача собирает предупреждения в проекте, по каждому типу. Также можно создать фильтры которые могут пропустить конкретные предупреждения.
¶ 4. Сбор объемов по элементам
данная задача собирает объем элементов по заданным фильтрам. Также можно изменить количественные показатели.
¶ 5. Сбор объемов по помещениям
данная задача собирает объемы помещений по заданным фильтрам. Также можно изменить количественный показатель.
¶ 6. Экспорт
задача добавляет в сценарий экспорт в форматы NWC и IFC.
NWC экспортирует выбранные модели в формат NWC в указанную директорию, с использованием текущих настроек экспорта. Экспорт происходит с вида "Navisworks". Если в файле нет вида Navisworks, то экспорт происходит с первого попавшегося вида, содержащего слово "Navisworks". Если в файле нет подходящих видом, то происходит экспорт всей модели.
IFC экспортирует выбранные модели в формат IFC в указанную директорию.
¶ 7. Код по локации
задача позволяет задать сформированное значение целевому параметру элемента, попадающего внутрь формообразующей. Значение формируется из значений параметров формообразующей. Для каждого параметра формообразующей можно добавить префикс и суффикс. Суффикс имеет ограниченную длину в один символ и не задается для последнего параметра.
¶ 8. Нарезка квартир
задача позволяет создать нарезки квартир по формообразующим с параметрами кода, самого кода, префиксов и пути сохранений. Также можно экспортировать в NWC.
¶ Запуск и логи
После настройки запуска нажмите “СТАРТ” (см. 1). В указанное время плагин начнет поочередно открывать выбранные модели и совершать над ними указанные задачи. Не закрывайте инструмент и не выключайте компьютер до завершения процесса. Для моментального выполнения процесса можете нажать кнопку “Запустить задание” во вкладке “Задания” (см. 2).
Процесс работы плагина можно наблюдать в окне “Лог”. Его можно посмотреть как в окне заданий во вкладке “Лог” (см. 1), так и в основных вкладках (см. 2).
В основной вкладке “Лог” будут показаны события всех заданий, в то время как в окне конкретного задания будет показан лог этого задания.
Основное окно “Лог” с журналом событий
Здесь будут записываться все результаты выполненных действий, а также ошибки, возникшие в процессе серверной обработки. Результаты можно открыть в формате .txt, нажав на
, и сохранить на локальный компьютер.
