Инструмент Зафиксировать элементы предназначен для копирования элементов из связанного файла. При копировании, на месте элемента создается НЕ редактируемая геометрия с параметрами. Перед фиксированием элементов рекомендуется указать дополнительные параметры, которые следует скопировать вместе с геометрией. Копирование осуществляется на виде “1. Копирование элементов”. Рекомендуется использовать шаблон Строительной модели
1. Нажмите на панели Копирование элементов ➤ Зафиксировать элементы

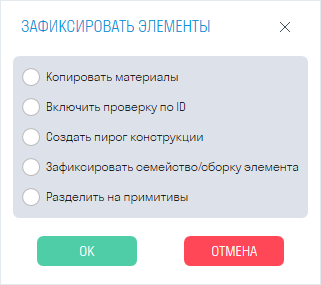

Окно настройки инструмента
- Переключатель “Копировать материалы” отвечает за визуальное отображение материалов на скопированной геометрии. Рекомендуется держать его выключенным, поскольку копирование с материалами, увеличивает общее время работы команды.
- Переключатель “Включить проверку по ID” предотвращает дублирование ранее скопированных элементов. Если необходимо заменить ранее скопированные элементы, удалите устаревшую версию элемента перед копированием. При этом замена элемента влечет за собой замену его id в строительной модели, следовательно, из-за смены id Navisworks не сможет подтянуть данные SIGNAL в новый элемент.
- Переключатель “Создать пирог конструкции” разделяет многослойную стену по слоям и копирует каждый слой категорией Части
2. Выберите элементы из связанной модели, которые необходимо скопировать, и в левом верхнем углу нажмите Готово
3. Выбранные элементы будут скопированы из связанного файла и появятся на виде “2. Создание Строительной модели”. Элементы будут представлять собой НЕ редактируемую геометрию с параметрами.
Инструмент Зафиксировать по параметру предназначен для копирования элементов из связанного файла по определенным параметрам. При копировании, на месте элемента создается НЕ редактируемая геометрия с параметрами. Перед фиксированием элементов рекомендуется указать дополнительные параметры, которые следует скопировать вместе с геометрией. Копирование осуществляется на виде “1. Копирование элементов”. Рекомендуется использовать шаблон Строительной модели
1. Нажмите на панели Копирование элементов ➤ Зафиксировать по параметру

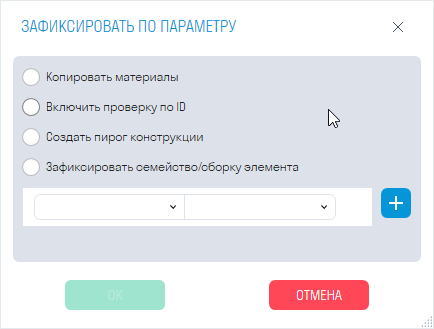

2. Откроется окно настроек инструмента. Добавьте параметры, нажав “+”. В строке с параметрами выберите из выпадающего списка название параметра и значение параметра, по которому будут копироваться элементы из связанной модели.
- Переключатель “Копировать материалы” отвечает за визуальное отображение материалов на скопированной геометрии. Рекомендуется держать его выключенным, поскольку копирование с материалами, увеличивает общее время работы команды.
- Переключатель “Включить проверку по ID” предотвращает дублирование ранее скопированных элементов. Если необходимо заменить ранее скопированные элементы, удалите устаревшую версию элемента перед копированием. При этом замена элемента влечет за собой замену его id в строительно модели, следовательно, из-за смены id Navisworks не сможет подтянуть данные в новый элемент
- Переключатель “Создать пирог конструкции” разделяет многослойную стену по слоям и копирует каждый слой категорией Части
3. Элементы с указанными параметрами будут скопированы из связанного файла и появятся на виде “2. Создание Строительной модели”. Элементы будут представлять собой НЕ редактируемую геометрию с параметрами.
Используя команду Копировать параметры можно скопировать недостающие параметры для уже зафиксированных элементов
1. Нажмите на панели Копирование элементов ➤ Копировать параметры
Окно настройки инструмента
- В блоке “Связи для поиска” укажите связанную модель, из которой требуется скопировать параметры.
- В блоке “Параметры для копирования” укажите параметры, которые требуется скопировать из связанного файла. Параметры для копирования заполняются в Настройках SIGNAL в разделе Параметры для копирования
2. Выберите элементы, которым нужно скопировать параметры, и в верхнем левом углу нажмите Готово
Инструмент позволяет скопировать в строительную модель оси и уровни из связанного файла. Необходимо для создания планов по уровням проектной модели или нарезки элементов на части по осям
1. Нажмите на панели Копирование элементов ➤ Скопировать оси, уровни
Окно настроек инструмента
- Укажите связанный файл, из которого будут копироваться оси и уровни
- Переключатель “Копировать оси” отвечает за копирование осей
- Переключатель “Копировать уровни” отвечает за копирование уровней
Инструмент обновляет у элементов категории Части геометрические параметры (S Объем, S Площадь, S Длина) и S id history. Требуется при изменении геометрии элемента
1. Нажмите на панели Копирование элементов ➤ Обновить S параметры
2. Выберите элементы категории Части, которым требуется обновить параметры, и нажмите Готово
Инструмент позволяет создавать поверхности по выбранным граням. С его помощью можно вести накопительную строительную модель по фасадам или внутренней отделке, когда те выполнены однослойной стеной или не смоделированы
1. Нажмите на панели Копирование элементов ➤ Создание поверхностей
Окно настроек инструмента
- Можно добавлять и удалять разные варианты поверхностей со своими параметрами.
- В строке “Имя” укажите имя вашего варианта.
- В строке “Категория” выберите категорию создаваемой поверхности.
Примечание: некоторые категории не подходят для создания поверхностей, например, такие как Аналитические модели колонн или Сосредоточенные нагрузки. - В строке “Материал” выберите материал создаваемой поверхности.
- В строке “Толщина” укажите толщину поверхности в мм.
- В строке “Отступ” укажите отступ поверхности от выбранной грани в мм.
- Переключатель “В обратном направлении” позволяет выбрать в каком направлении будет выдавливаться поверхность.
- Переключатель “Объединить грани” позволяет строить поверхность как одно целое при выборе нескольких граней.
2. Выберите одну или несколько граней и нажмите Готово
