Что нового
Здесь перечислены основные изменения. Для получения подробностей нажмите на номер версии.
Обозначения
— новые возможности
— доработки функционала
— исправление ошибок
2025.35 13.11.2025
В 50 карточке в списке с выбором дат добавили функцию Диапазон, с помощью которой удобно выбирать диапазон дат.
2025.34 06.11.2025
Добавили выделение элементов по выбранным датам в 50 карточке.
В карточках 50 и 51 в левый плановый объем теперь пишем то, что заполнено вручную в настройках карточки. Если значение не заполнено, вычисляем из модели.
2025.29 03.10.2025
Исправили отображение превью больших моделей в 50 карточках.
2025.28 25.09.2025
Исправили ошибку неправильной записи Плана и Факта в настройках 50 карточки при первом открытии.
Поправили сортировку видов работ по алфавиту в 50-ых карточках.
2025.27 18.09.2025
Исправили некорректное отображение подложки в 52 карточке.
Информация о более ранних обновлениях доступна в закрытом Telegam канале для пользователей SIGNAL. Для добавления обращайтесь в поддержку.
¶ 50_3D объемы в BIM по датам

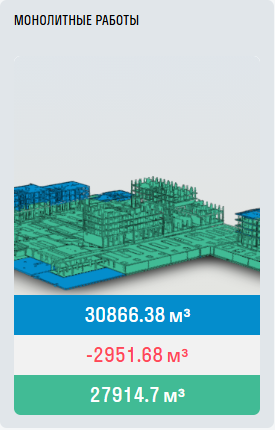

позволяет посмотреть строительную 3D-модель, а также посчитать плановый/фактический объем опережение/отставание объемов выполненных работ на конкретную дату.

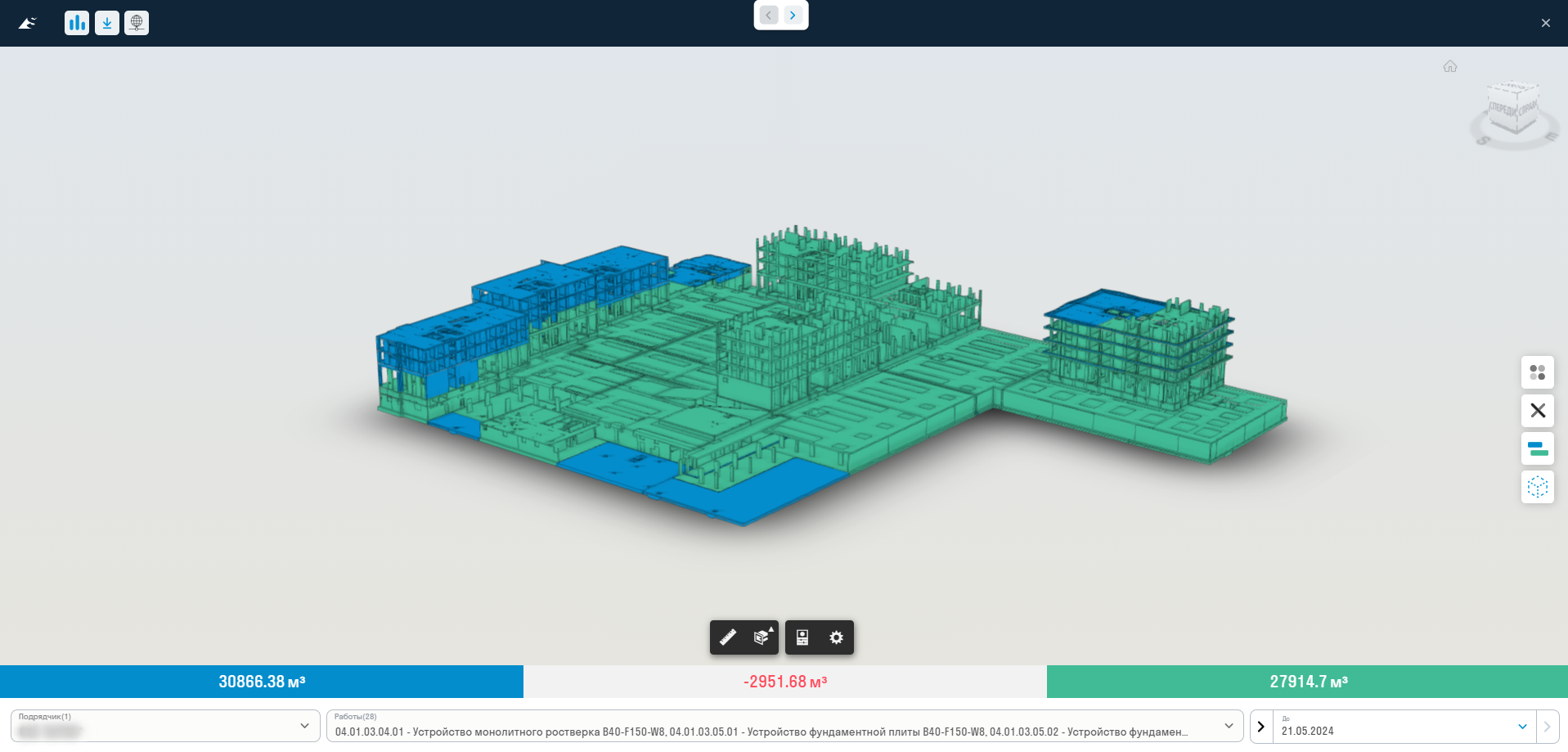

Отображение карточки в режиме пользователя

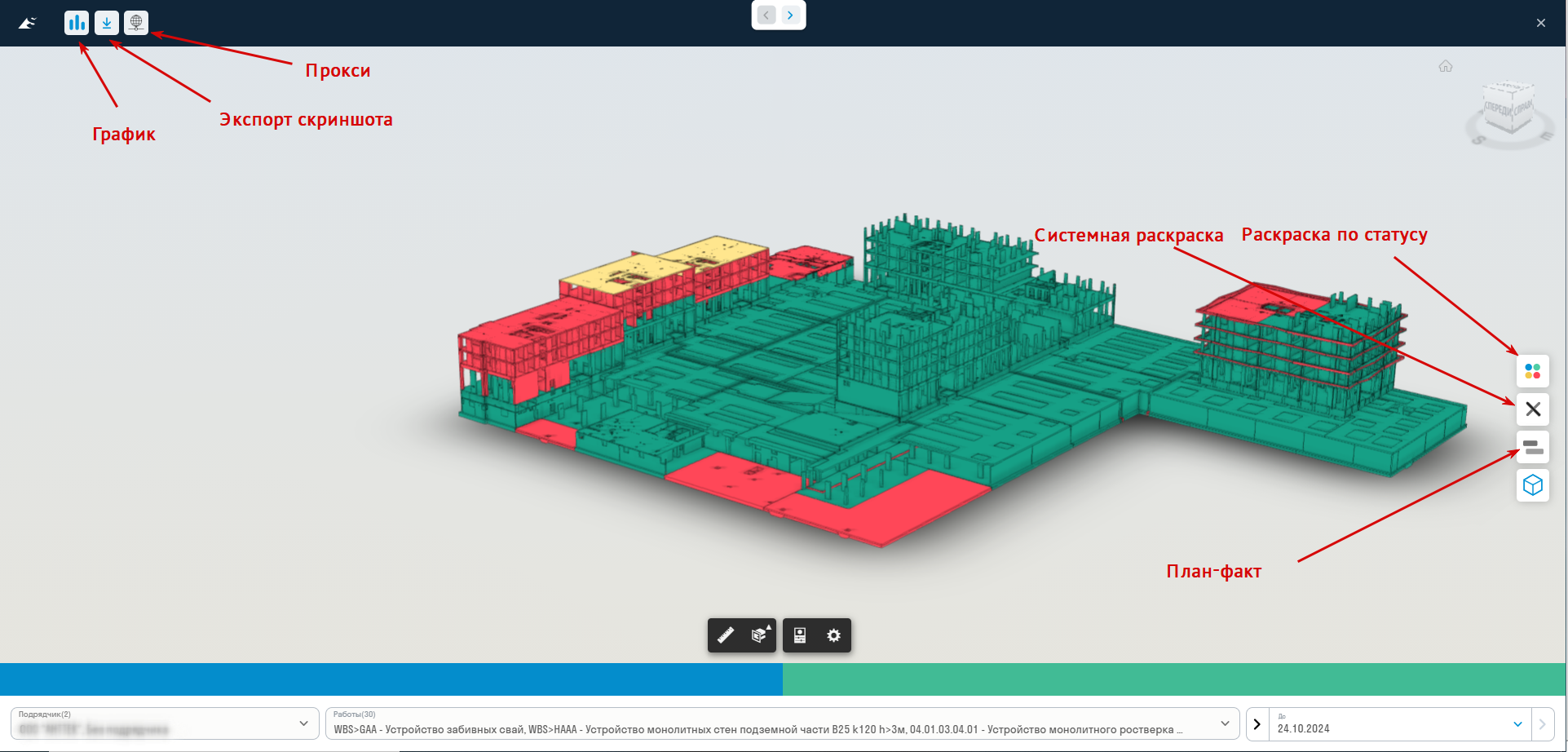

При открытии карточки:
1-отображение графика по объемам выполненных и запланированных работ
2-плановый объем работ на дату,указанную в 6
3-отставание/опережение фактических и плановых объемов
4-фактический объем на дату 6
5-перечень видов работ
6-отчетная дата
7-инструменты работы с моделями
8-отображение/скрытие подложки(если такова загружена)
9-отображение модели Navisworks
¶ График план-факт (цифра 1)

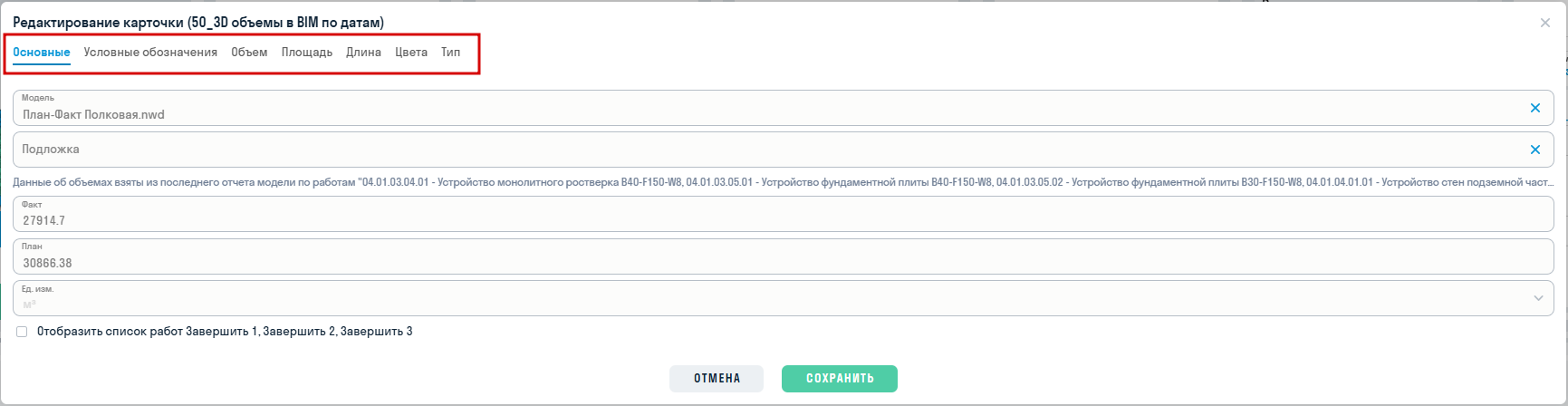

¶ Настройка карточки

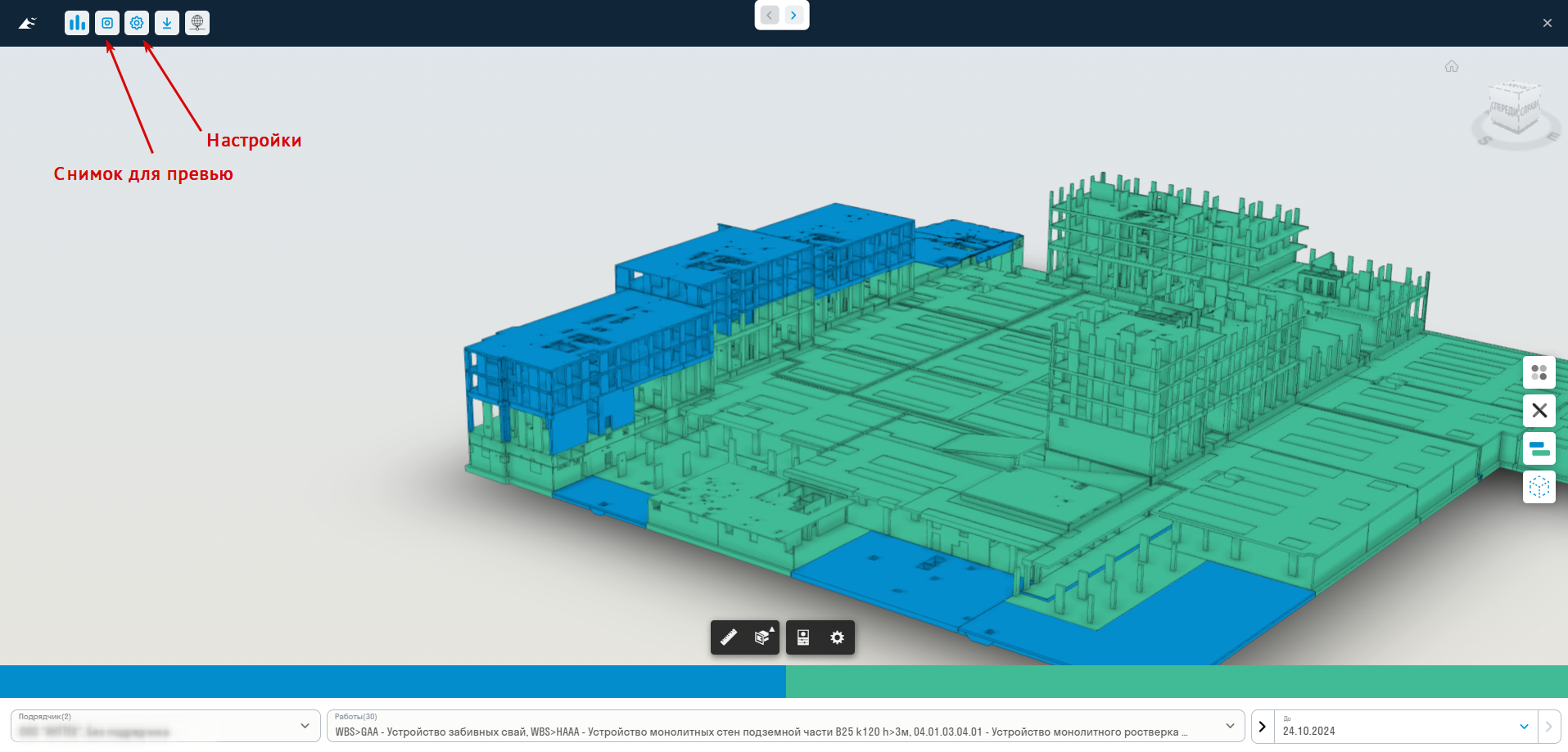

В режиме просмотра карточки администратором:
1-выполнить картинку на заставку карточки
2-привязать данные по объемом на preview
¶ 51. 3D объем в BIM за период
позволяет посмотреть строительную 3D-модель, а также посчитать плановый/фактический объем опережение/отставание объемов выполненных работ за указанный период.
Отображение карточки в режиме пользователя
Настройка и работа карточки аналогично 50_3D объемы в BIM по датам
Различие: в календарях необходимо отметить начальную дату периода и конечную дату периода для просмотра объемов.
¶ 52. 3D Цвета
Карточка позволяет разбивать и выделять элементы по системным цветам установленным в Navisworks.
Отображение карточки в режиме пользователя

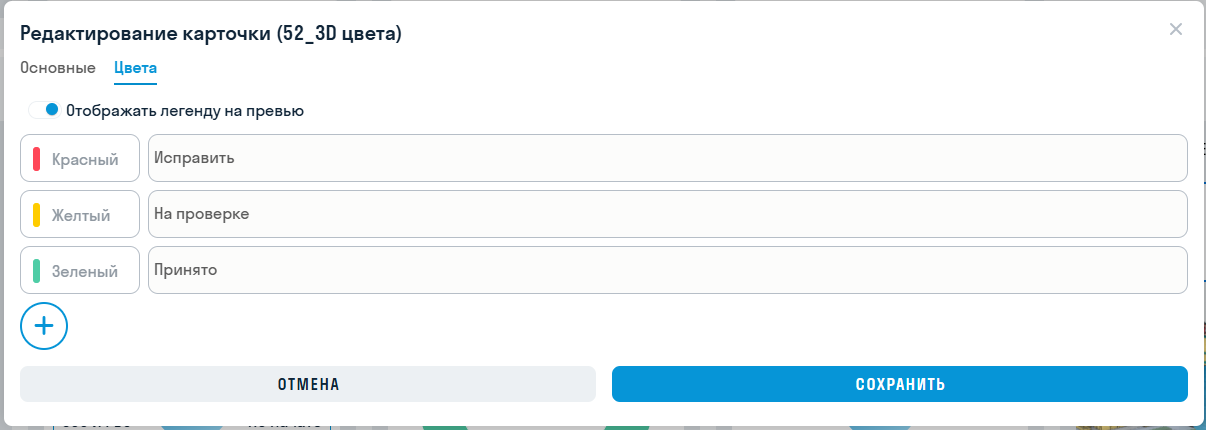

При редактировании карточки, будет две вкладки “Основные” - куда нужно указать файл nwd хранящийся в DOCS и “Цвета” - где автоматически даны три системных цвета (красный, желтый, зеленый). Справа от ячейки цвета, впишите нужный текст который будет отображаться в легенде карточки.

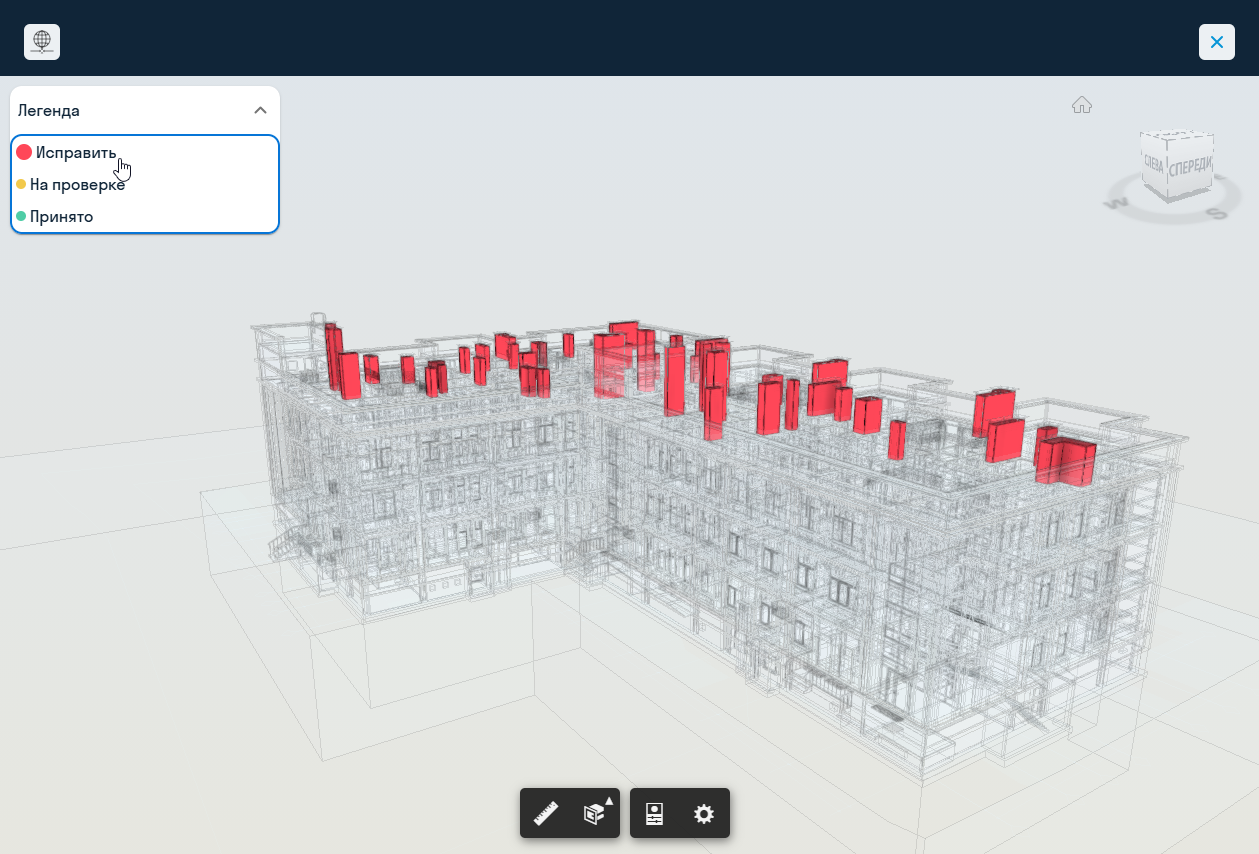

При открытии самой карточки, будет показана модель и ее легенда по цветам которую пользователь отредактировал ранее. Цвета в DASH автоматически связываются с установленными через функцию Раскраска цветами из Navisworks.
При нажатии на любой цвет в легенде модели, будут показаны только те элементы которые имеют данный цвет.
Чтобы вернуть модель полностью - нужно заново нажать на выбранный цвет.
¶
