Описанные здесь функции доступны только Администратору организации
Здесь описаны только общие настройки проекта. См. также:
• HUB. Администратор → Организация
• DOCS. Документы → Администрирование
• DOCS. Замечания → Настройки типов
• DOCS. Согласования → Настройки типов
• DOCS. Передача → Настройки типов
• FORMS. Настройки проекта
• HUB. Пользователь → Профиль → Уведомления
• DOCS. Дополнительно → Установка MinIO на Linux / Windows

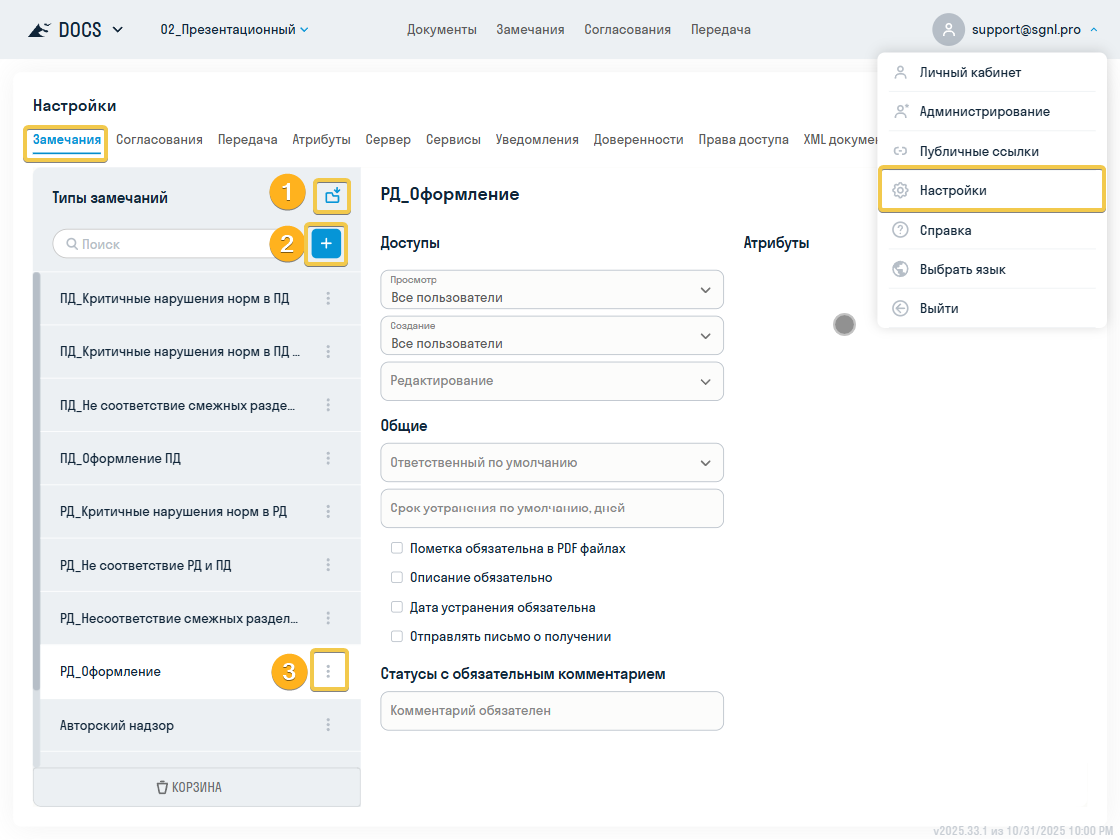

Чтобы зайти в Настройки проекта в интерфейсе SIGNAL DOCS, нажмите на свой профиль в правом верхнем углу → Настройки. Изменения сохраняются сразу. Все внесённые изменения влияют только на текущий проект (отображается в левом верхнем углу).

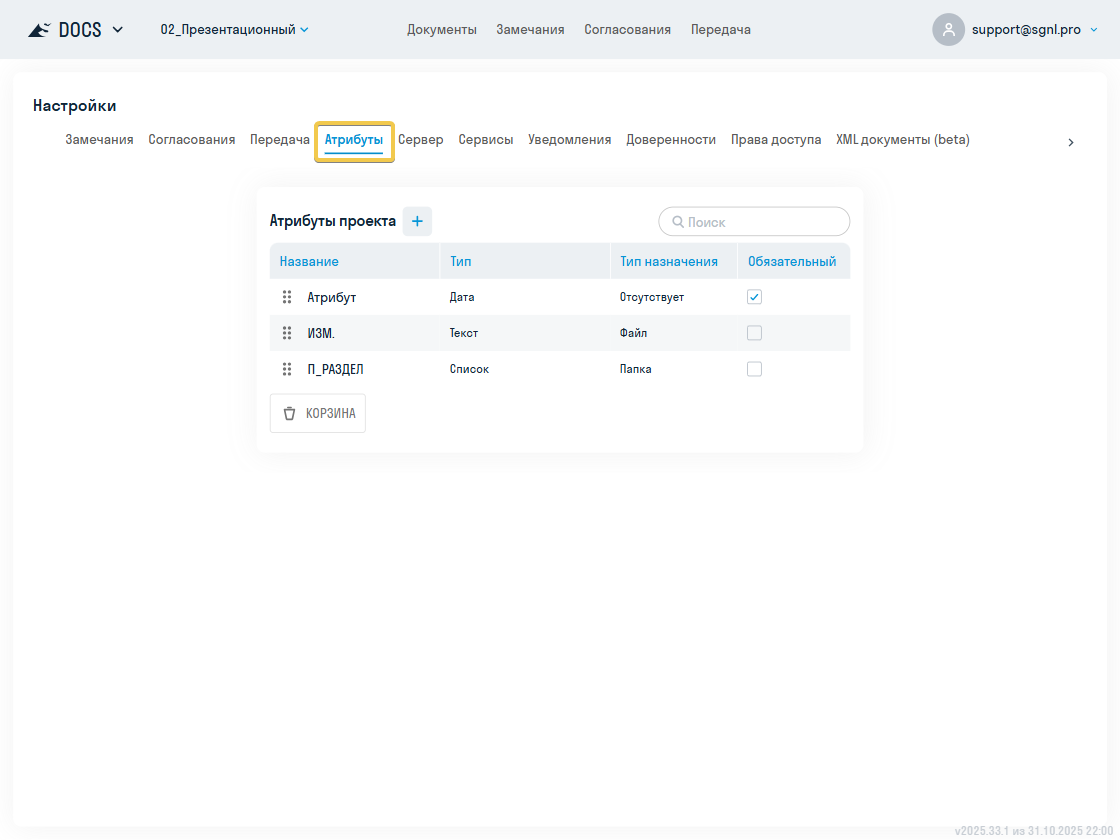

¶ 1. Атрибуты
См. также видеоинструкцию по настройке замечаний и атрибутов: Telegram YouTube Rutube VK
Атрибуты — дополнительные поля для заполнения информации по замечаниям, папкам и файлам. Атрибуты необходимы для дополнительной фильтрации, а также дополнения документации в СОД необходимыми метаданными.
Заполнить поля:
Типы атрибутов:
- “Текст” позволяет пользователю ввести произвольный текст для предоставления дополнительной информации, пояснений или комментариев к замечанию.
- "Да/Нет" представляет собой логическое значение, которое позволяет пользователю выбрать один из двух вариантов ответа: "Да" или "Нет". Он используется для получения простого ответа на вопрос.
- “Список” используется для предоставления пользователю списка предопределенных вариантов ответа, например, для выбора вида работ, вида нарушения и т.д.
- "Дата" позволяет пользователю выбрать дату или ввести ее вручную. Он используется для указания временных меток или сроков выполнения, связанных с замечанием.
Тип назначения:
- Файл - атрибут назначается на папку,но заполняется к каждому файлу отдельно внутри папки. Значение атрибута будет копироваться в замечания к файлам в папке,если данный тип атрибута будет добавлен в указанный тип замечания.
- Папка - атрибут может быть добавлен на папку и редактироваться как свойство папки. Значение атрибута будет копироваться в замечания к файлам в папке,если данный тип атрибута будет добавлен в указанный тип замечания.
- Отсутствует - атрибут только для замечаний.
Каждый атрибут может быть обязательным или необязательным. За это отвечает переключатель

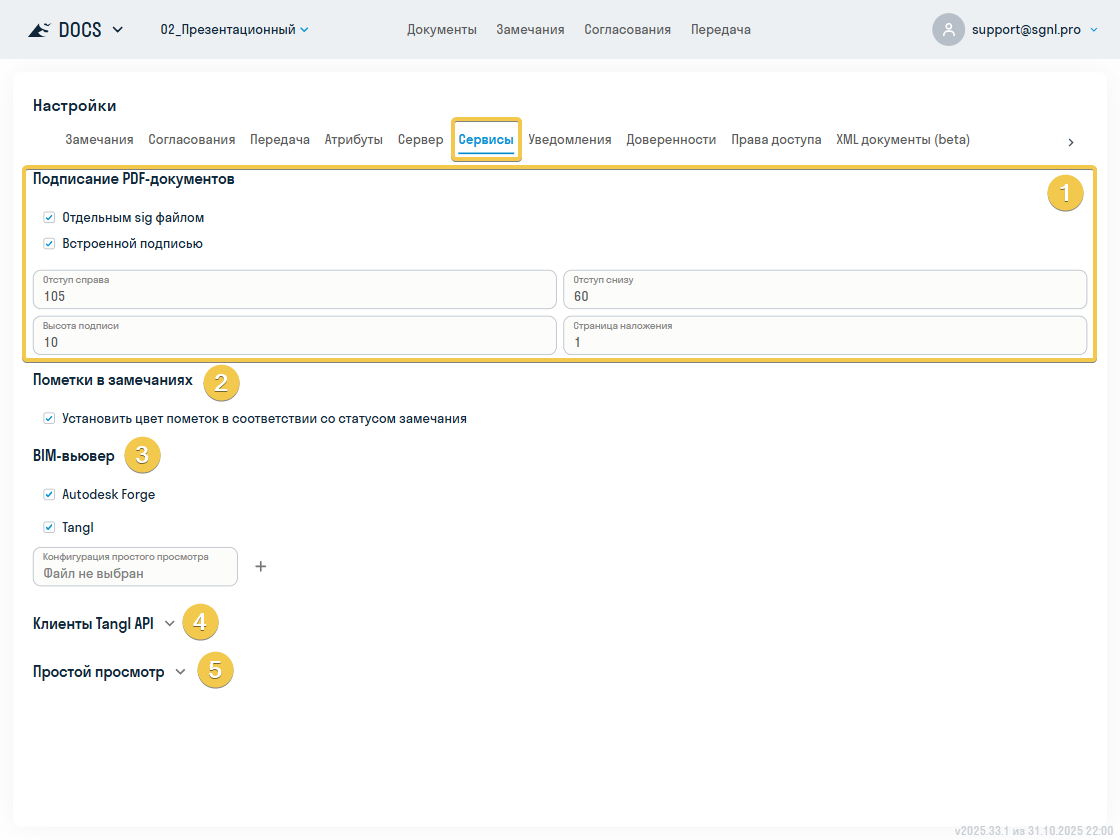

¶ 2. Сервисы
См. также видеоинструкцию по прочим настройкам: Telegram YouTube Rutube VK
В разделе Сервисы происходит настройка инструментов просмотра моделей а также дополнительные настройки проекта.

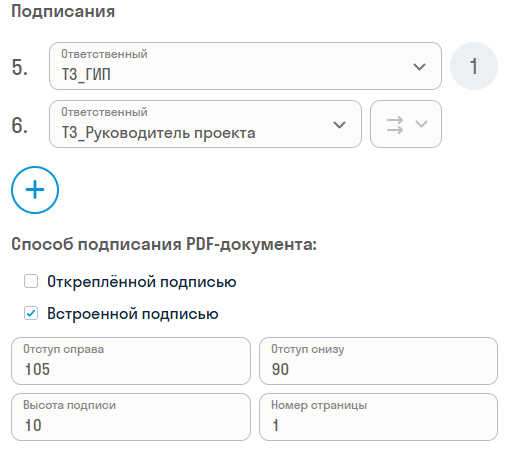

¶ 2.1 Подписание PDF документов
Настройки подписания документов ЭЦП напрямую из раздела Хранилище.
¶ 2.2 Цвет пометок
Цвет пометок. Данная настройка отвечает за цвет пометок оставленных в PDF документах. При включенной настройке цвет пометки будет соответствовать статусу замечания. Например, если замечание имеет статус "В работе", то пометка будет синего цвета, а "Закрыто" зеленая
¶ 2.3 BIM-вьювер
BIM-вьвюер. Для просмотра 3D моделей в сервисе SIGNAL DOCS используются Forge Viewer и/или Tangl Viewer. Администратор проекта может выбрать, каким вьювером просматривать модели для каждого проекта
Forge Viewer позволяет просмотреть следующие форматы файлов:
Tangl Viewer позволяет просмотреть IFC формат и RVT
¶ 2.4 Клиент Tangl
Клиент Tangl. В данном разделе настраивается интеграции с личным кабинетом Tangl. По умолчанию подключен кабинет SIGNAL. Подробнее: DOCS. Дополнительно → Интеграция с Tangl
¶ 2.5 Простой просмотр
Простой просмотр. Конфигуратор и предупреждение для простого просмотра моделей. Более подробно о функции простого просмотра Нарезка квартир
Для настройки конфигуратора необходимо создать json файл, описывающий соотношений элементов и групп, а также набор свойств, отображаемых у элементов. JSON схема представлена ниже:
"comparisonOps" - примеры операторов сравнения, применяемых в конфигураторе;
"logicalOps" - примеры логических операторов для selectors;
"joinTypes" - примеры типов соединения данных для PropAtoms (свойств);
"propAtoms" - описание свойств, получаемых из элементов модели (объясняет, откуда брать нужное свойство). Данные свойства отображаются в Избранных свойствах выбранного набора:
Для описания используется следующая структура:
"title": Название свойства в системе (Категория элемента)
"categoryName": Из какой категории Revit брать свойство (например, "Объект")
"propName": Имя свойства в Revit (например, "Категория")
"joinType": Тип соединения данных (например, равенство "$equality", сумма "$sum" и т.д.), ссылается на "joinTypes".
"data" - маркетинговые наборы древовидной структуры
Для описания используется следующая структура:
id: уникальное имя для набора, например "S_Plan"
name: имя, отображаемое в наборе (например, “Стены”, “Двери”)
displayProps - какие свойства показывать в Избранных свойствах, при выборе набора в модели.
selectors - фильтры, по которым выбираются элементы модели (Категория, Свойство, Условие, Значение свойства, ИЛИ), разделенные между собой операторами И/ИЛИ (OR/AND)
Например: ["Объект", "Категория", "$EQUAL", "Перекрытия"]
children: вложенные категории
{
"comparisonOps": {
"EQUAL": "===",
"NOT_EQUAL": "!==",
"MORE": ">",
"LESS": "<",
"EQUAL_MORE": ">=",
"EQUAL_LESS": "<=",
"INCLUDES": "includes",
"NOT_INCLUDES": "!includes"
},
"logicalOps": {
"AND": "&&",
"OR": "||"
},
"joinTypes": {
"EQUALITY": "equality",
"SUM": "sum"
},
"propAtoms": {
"S_Plan": {
"title": "План",
"categoryName": "SIGNAL",
"propName": "Planned",
"joinType": "$EQUALITY"
},
"S_Work": {
"title": "Работа",
"categoryName": "SIGNAL",
"propName": "Work",
"joinType": "$EQUALITY"
},
"S_Unit": {
"title": "Ед. изм",
"categoryName": "SIGNAL",
"propName": "Unit",
"joinType": "$EQUALITY"
},
"S_Completed": {
"title": "Факт",
"categoryName": "SIGNAL",
"propName": "Completed",
"joinType": "$EQUALITY"
}
},
"data": {
"id": "root",
"name": "root",
"selectors": [],
"children": [
{
"id": "SIGNAL",
"name": "SIGNAL",
"selectors": [],
"children": [
{
"id": "SIGNAL_Plan",
"name": "S_Plan",
"displayProps": ["$S_Plan", "$S_Unit", "$S_Work"],
"selectors": [
["Объект", "Категория", "$EQUAL", "Несущие колонны", "$OR"],
["Объект", "Категория", "$EQUAL", "Каркас несущий", "$OR"],
["Объект", "Категория", "$EQUAL", "Стены", "$OR"],
["SIGNAL", "Unit", "$EQUAL", "м3", "$OR"],
["Объект", "Категория", "$EQUAL", "Перекрытия"]
],
"children": []
},
{
"id": "SIGNAL_Completed",
"name": "S_Completed",
"displayProps": ["$S_Completed", "$S_Unit", "$S_Work"],
"selectors": [
["Объект", "Категория", "$EQUAL", "Несущие колонны", "$OR"],
["Объект", "Категория", "$EQUAL", "Каркас несущий", "$OR"],
["Объект", "Категория", "$EQUAL", "Стены", "$OR"],
["SIGNAL", "Unit", "$EQUAL", "м3", "$OR"],
["Объект", "Категория", "$EQUAL", "Перекрытия"]
],
"children": []
}
]
}
]
}
}
Пример готового файла конфигурации: signal_config.json

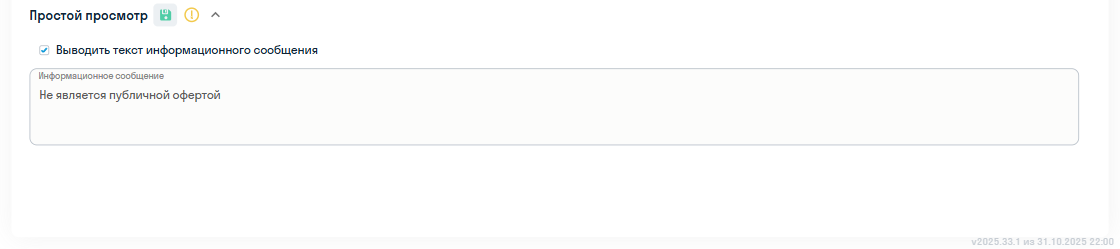

Также есть возможность выводить специальное сообщение при переходе в режим простого просмотра. Текст сообщения настраивается если включена функция Выводить текст информационного сообщения

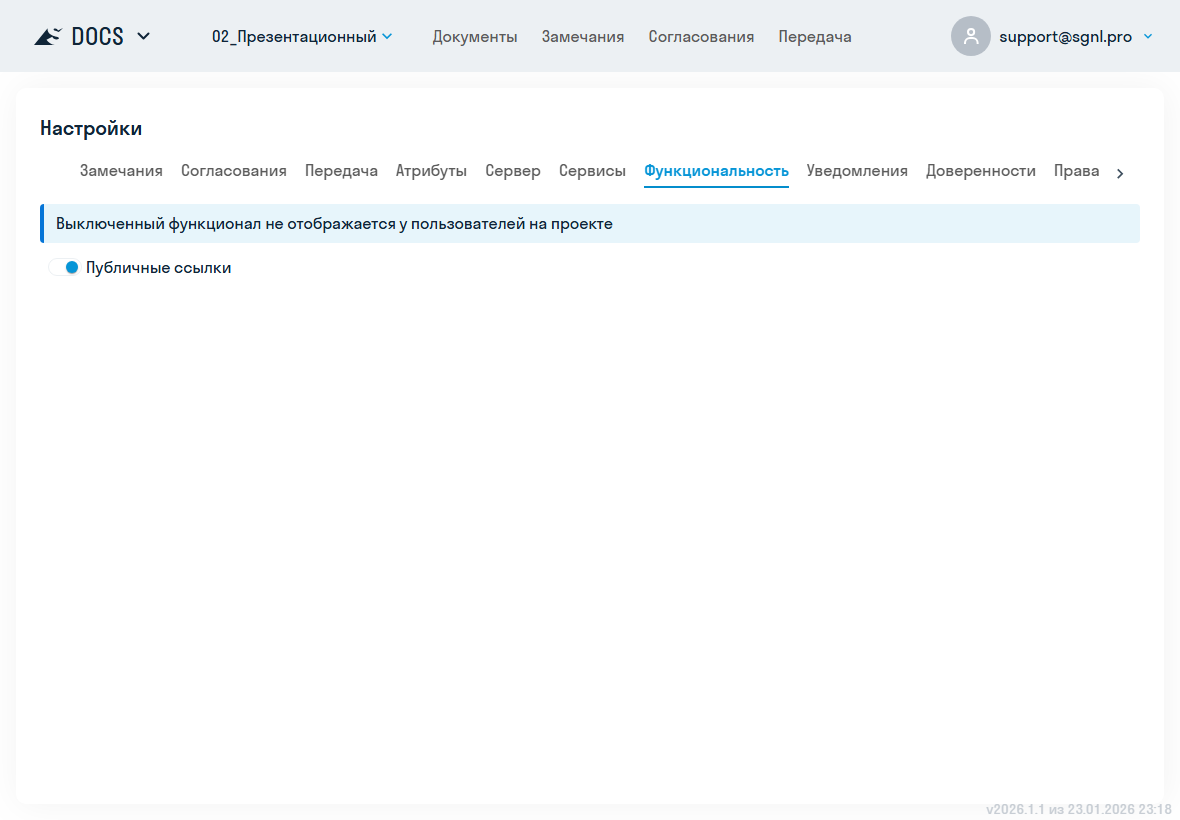

¶ 3. Функциональность
Управление доступом пользователей к некоторым функциям среды общих данных.
На данный момент на этой вкладке регулируется возможность создания публичных ссылок пользователями проекта. Если переключатель в положение "Выключено", то на проекте невозможно создание публичных ссылок для всех участников

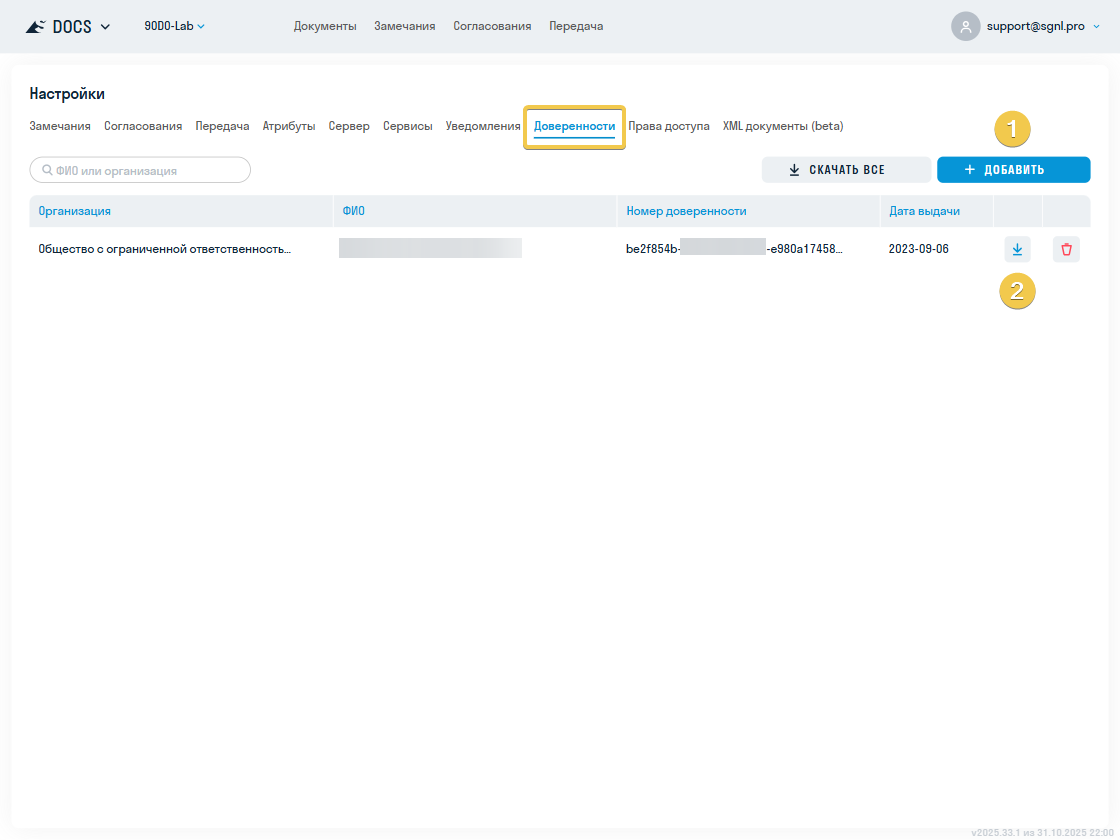

¶ 4. Доверенности
См. видеоинструкцию по прочим настройкам: Telegram YouTube Rutube VK
Для юридической значимости ЭЦП в SIGNAL DOCS есть возможность подкрепить машиночитаемые доверенности (МЧД) - это электронный документ в формате XML, который юридически подтверждает полномочия сотрудника действовать от имени организации.
Прикрепленные доверенности будут скачиваться вместе с подписанным ЭЦП документом
1 — Добавить МЧД
2 — Скачать МЧД
¶ 5. XML документы
См. также видео XML-документы по XSD-схемам в SIGNAL DOCS
Создайте тип схемы, настройте доступы на просмотр, создание и редактирование и загрузите нужные файлы XSD (шаблоны XML), например с сайта Минстроя.
